criar · digitalização 3D · peel 3

Scanner 3D Peel 3D: capture o mundo físico em dado.

O scanner 3D Peel 3 digitaliza qualquer peça real em uma malha precisa: o ponto de partida para engenharia reversa, inspeção e reprodução.

Agendar demonstração →Falar com especialista
orçamento sem compromisso

Agende uma demonstração do Peel 3.

Fale agora no WhatsApp ou preencha os dados: mostramos a digitalização 3D no seu caso, sem compromisso.

Use um e-mail corporativo (evite Gmail, Hotmail, Outlook e afins).

Resposta rápida no horário comercial. Sem compromisso.

Peel 3
Scanner 3D portátil de nível profissional
Engenharia reversa
Da peça sem desenho ao modelo editável
Malha precisa
Nuvem de pontos de alta densidade
Brasil
Demonstração, treinamento e suporte pela 3DCRIAR
o início do fluxo

O scanner que cabe na mão.

Portátil e rápido, o Peel 3 captura a geometria de qualquer objeto — de uma peça de reposição a um veículo — em minutos, direto no chão de fábrica ou na bancada.

portátil

Digitalize onde a peça está

Sem mesa de medição, sem levar a peça para um laboratório. O Peel 3 vai até o objeto: bancada, linha de produção, campo ou oficina. Basta passar o scanner e a malha nasce na tela.
  • Scanner de mão, leve e rápido
  • Digitaliza no local, sem transportar a peça
  • Do componente pequeno ao veículo inteiro
Profissional digitalizando um banco de carro com o Peel 3Peel 3 em uso
precisão

A peça física vira malha

O scanner captura a superfície em uma nuvem de pontos de alta densidade e gera uma malha 3D fiel — mesmo de peças legadas, gastas ou sem qualquer desenho técnico.
  • Nuvem de pontos de alta densidade
  • Malha fiel de peças sem projeto
  • Base para inspeção dimensional

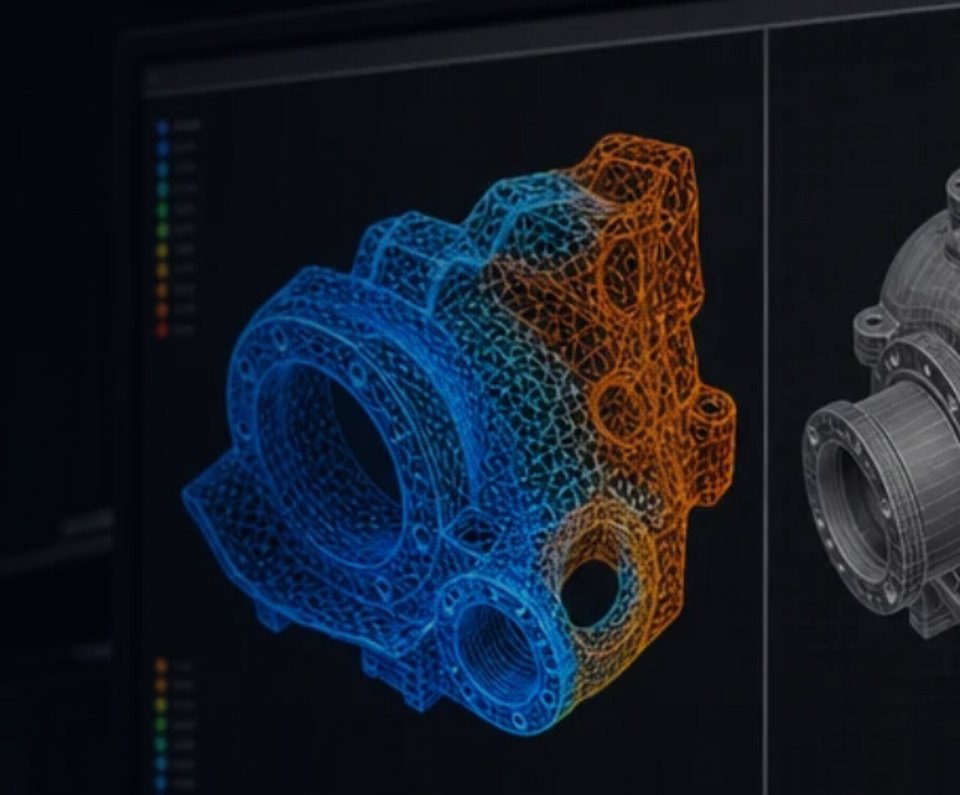

Malha 3D digitalizada exibida na telaMalha precisa
em campo

O Peel 3 em situações reais.

Da manutenção industrial à automotiva: a digitalização acontece onde o problema está.

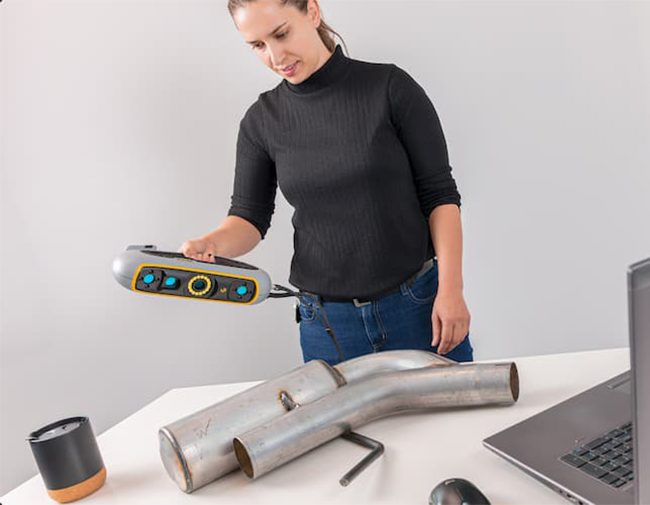

Digitalização de um escapamento sobre a bancada
ReposiçãoPeças legadas capturadas para reprodução

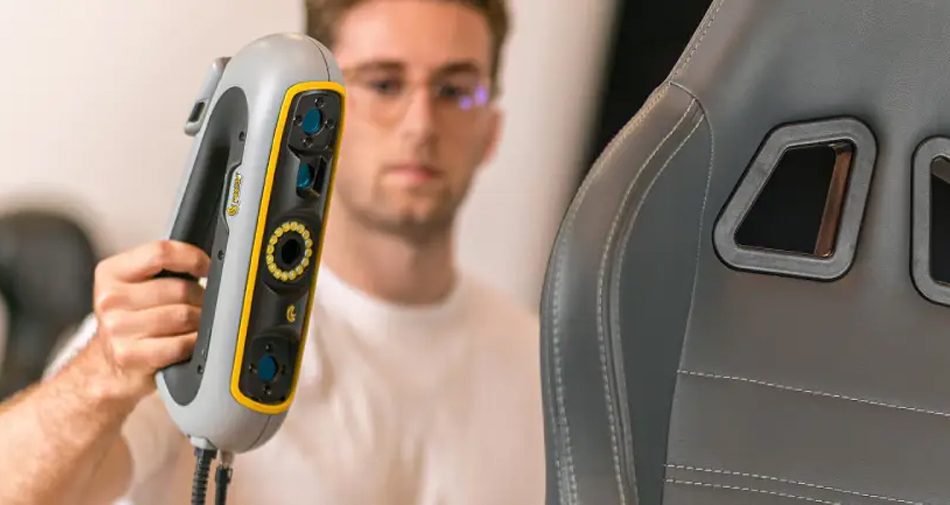

Digitalização de um banco automotivo
AutomotivoEngenharia reversa de componentes existentes

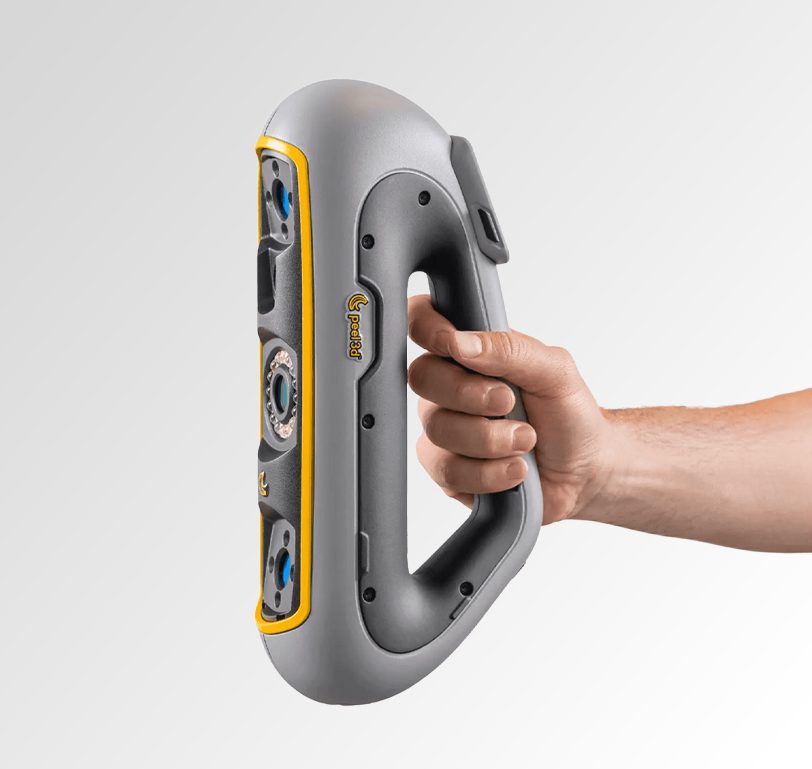

Scanner Peel 3 na mão do operador
PortátilScanner de mão, pronto para o campo

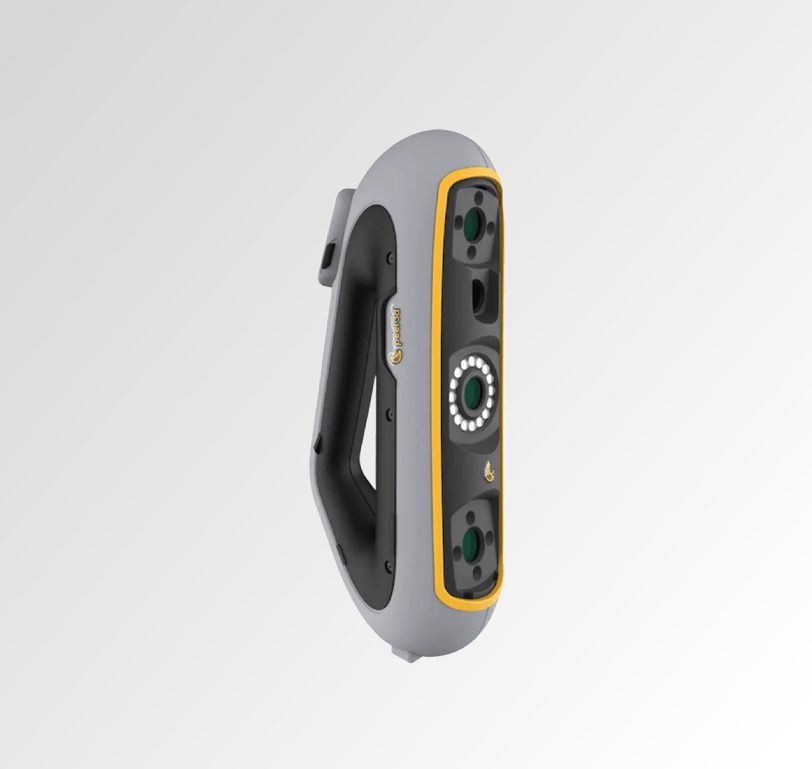

Scanner 3D Peel 3
Peel 3Digitalização de nível profissional
do scan ao CAD

A malha vira modelo editável.

O elo CRIAR só entrega valor quando a malha vira modelo paramétrico. No fluxo de engenharia reversa, a nuvem de pontos do Peel vira superfícies e cotas no SOLIDWORKS, versionadas no PDM.

01
Scan
Nuvem de pontos do Peel 3
→
02
Malha
Superfície digitalizada
→
03
SOLIDWORKS
Modelo paramétrico
→
04
PDM
Versionamento e revisão
Ver engenharia com SOLIDWORKS →
aplicações típicas

Onde o scan + CAD entram.

Engenharia reversa
Peças legadas sem desenho, recriadas como modelo editável
Inspeção dimensional
Comparação da peça real com o projeto, ponto a ponto
Peças de reposição
Óleo & gás e bens de capital: reposição a partir do físico
Melhoria de produto
Digitalizar para redesenhar e otimizar a peça existente
especificações técnicas

Ficha técnica do Peel 3.

Software
peel.OS; peel.CAD na versão peel 3.CAD
Tamanho de objeto recomendado
0,1 a 3,0 m
Precisão
0,250 mm/m, até 0,1 mm
Capacidade de medição
Pino de 1,5 mm, furo de 3,0 mm, degrau de 0,1 mm e parede de 1,0 mm
Resolução de malha
0,250 mm
Área de digitalização
340 × 475 mm
Velocidade de medição
80 s/m²
Taxa de medição
1.250.000 medições/s
Distância de uso
250 a 550 mm do objeto
Profundidade de campo
300 mm
Fonte de luz
Projetor IR VCSEL
Resolução de cor
50 a 200 DPI no objeto
Posicionamento
Geometria, alvos ou textura
Controles
Tela de toque no escâner
Dimensões e peso
304 × 150 × 79 mm, 950 g
Conectividade
USB 3.0
Formatos de saída
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr e .dxf; .iges e .step com peel 3.CAD

Fonte: Datasheet Peel 3 (Creaform / 3DCRIAR). Especificações sujeitas a alteração pelo fabricante.

dúvidas frequentes

Perguntas frequentes.

O que o Peel 3 consegue digitalizar?+

Praticamente qualquer objeto físico — de peças pequenas a veículos — mesmo peças gastas, legadas ou sem desenho técnico.

Preciso levar a peça para um laboratório?+

Não. O Peel 3 é portátil e digitaliza no local: bancada, linha de produção, campo ou oficina.

O que sai da digitalização?+

Uma malha 3D de alta densidade, que vira modelo editável no SOLIDWORKS para engenharia reversa, inspeção ou reprodução.

A 3DCRIAR dá suporte no Brasil?+

Sim. Demonstração, treinamento e suporte técnico locais pela 3DCRIAR.

Onde comprar o scanner Peel 3 no Brasil?+

Na 3DCRIAR, distribuidora oficial Peel 3D no Brasil. O Peel 3 e o Peel 3.CAD saem com nota fiscal nacional, demonstração, treinamento e suporte técnico locais, inclusive para levar a digitalização ao SOLIDWORKS.
